双路八核+SAS 华硕5300系列主板强势登陆

http://www.51xue.org.cn  2007/8/14 源自:中华职工学习网 【字体: 字体颜色

2006年的11月14日,英特尔在北京先于美国时间向全球发布了代号为“Clovertown”的四核至强,从这一天起,X86架构服务器,正式宣布进入4核时代。随着服务器配件渠道的蓬勃发展和英特尔的大力推动,国内DIY服务器也犹如雨后春笋般飞速发展。DIY服务器,一般也称为白牌服务器,向来以高性价比和灵活的配置作为卖点。随着四核的发布,有实力的白牌服务器商,也推出了自行装配的四核服务器,价格相应的就实惠了很多。近日华硕一款采用5000VMCH+6321ESB组合并且支持SAS存储接口的Clovertown平台主板即将上市,主要面向中小型企业用户,例如无盘网吧系统,和中小型企业内部海量文件存储。

  华硕DSBV-DX/SAS服务器主板为标准SSIEEB1.1规格,外形尺寸为12英寸x10.5英寸,可用于1U或者2U机架式服务器。这款主板采用了英特尔5000V芯片组,包括5000VMCH北桥芯片、6321ESBI/O控制器和6702PXH64-bitPCIHub芯片。可以支持双路双核Xeon5000/5100和双路Xeon5300四核(Clovertown)系列处理器。

图1

  华硕DSBV-DX/SAS支持基于四核英特尔Xeon处理器5300系列的双处理器平台具有高层次的线程应用计算能力,每个处理器采用8MBL2缓存,提供8线程32位及64位处理能力。这一平台得到了英特尔5000P芯片组的认证,并得到全缓冲DIMM(FB-DIMM)技术的支持,为高端通讯和企业系统的密集计算和输入输出提供了优秀的解决方案,包括架装(1U/2U)和叶片服务器以及NAS和NAS系统和高端医疗成像设备。这使得基于Bensley平台的Xeon服务器更佳适合于密集部署,在同样的空间内可提供更高的计算能力,同时却保持更低的功耗。华硕DSBV-DX/SAS服务器主板可支持1333MHz/1066MHz/667MHzFSB,对于HT、EM64T、EIST、XDbit等技术都提供的支持。


图2

  既然采用了英特尔最新的平台,当然也支持英特尔倡导的FB-DIMM内存。华硕DSBV-DX/SAS服务器主板提供了8条240-pinFB-DIMM插槽,可支持RegisteredECC全缓冲DDR2-533/DDR-667内存模组。根据内存模组的容量不同,基于该主板的系统可配置256MB-24GB的内存。另外,这款主板还可以配置为4通道模式,理论上最高可提供21GB/s的内存带宽。该主板还支持内存冗余和内存镜像技术,进一步确保整个平台的可靠性和稳定性。

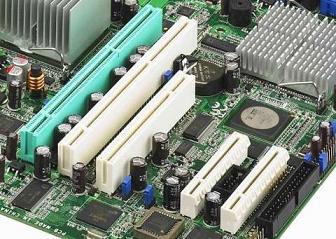

  Intel6321ESB芯片通过带宽为2GB/s的ESI总线同MCH通讯,ESI总线的本质也是PCI-Express技术。CH和ESB之间除了ESI总线之外,还会通过1条x8PCI-Express进行辅助通讯,以确保南北桥之间的通讯畅通。Intel6321ESB芯片还另外提供3个独立的x4PCIExpress通道,其中的一个用于LAN控制器,另外两个可以被配置为2x4或者1x8,可以令到主板厂商非常灵活的根据产品的实际需要而去配置。所以华硕DSBV-DX/SAS服务器主板的扩展性相当的出色,它提供了2条PCIExpressx8插槽(其中一条为x4Link)可以支持磁盘阵列卡、10Gb以太网卡,InfiniBand通信接口卡和光纤卡等等。1条PCI33MHz/32bit/5V插槽、2条PCI-X133/100/66MHz插槽其中绿色那条可支持零通道RAID卡。

图3

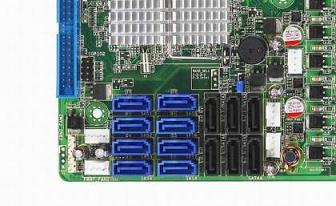

  华硕DSBV-DX/SAS服务器主板利用6321ESB整合的SATA控制器提供了6组SATAII接口,在Windows操作系统下可以通过IntelMatrixStorage技术实现RAID0,1,10&5。主板的更加强大之处还整合了一个LSI1068PCI-X8-portSAS控制器,提供了8组SAS接口,最高可支持8口SAS硬盘,并且可支持SASRAID0,1,10模式。当然,可以通过安装零通道RAID卡支持RAID5。这样强大的存储功能非常适合于构建无盘网吧的存储系统,令到服务器磁盘读写分离,大大提高性能。

图4

  华硕DSBV-DX/SAS服务器主板板载了Intel82563EB双端口PHY芯片,配合6321ESB所整合的双前兆网卡控制器,可以较低的成本提供双前兆网卡,配合IntelI/O加速技术,在提供I/O吞吐量的同时,可有效的降低对于处理器资源的占用。

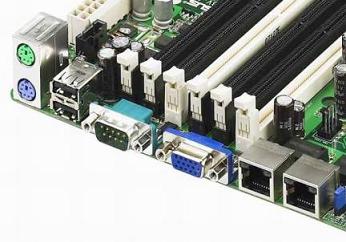

  采用了XGIZ7显示控制芯片,集成32MB显存,满足基本的显示需求。主板提供了1个PS/2键盘接口、1个PS/2鼠标接口、2个USB2.0、1个串口、1个VGA接口、2个千兆网卡接口(RJ45)。


图5
  华硕还提供了多个特有功能,比如ASUSSmartFanControl、ASUSCrashFreeBIOS2、ASUSMylogo2。另外,在附送的光盘中,还提供了ASUSUpdateUtility、ASUSServerWeb-basedManagement等软件工具,可以有效的帮助用户降低维护服务器的难度,缩短修复故障的时间。

  华硕DSBV-DX/SAS服务器主板通过在芯片组平台、FBD内存、四核处理器和强大的SAS存储等方面的全面提升,以更高的处理计算能力、更强的可用性以及高性价比等方面的优势,满足中、小型用户的需求。其主要应用于网络控制/防火墙/代理服务器、电子商务、Web及邮件服务器和无盘网吧系统的存储服务器等,也可用于搭建低成本的集群系统,是能适应多种重要任务环境的新一代IA架构服务器。
